Hartmetallstempelerhöhen Leistungsfähigkeit des Feinschneidens von hochfestem Stahlblech

01. März 2021

Schneidkantenpräparation durch Bürstpolieren mit Diamant-Tellerbürsten erhöht die Kantenstabilität.

In Zusammenarbeit mit dem Arbeitskreis Feinschneiden ist es am WZL der RWTH Aachen gelungen, die Leistungsfähigkeit des Feinschneidens von hochfestem Stahlblech zu verbessern. Hartmetall bietet aufgrund seiner hohen Härte und Druckfestigkeit das Potenzial, hochfeste Blechwerkstoffe prozesssicher und mit hohen Standzeiten feinzuschneiden. Dadurch wird der Werkzeugverschleiß im Vergleich zu konventionellen Stempeln aus Schnellarbeitsstahl deutlich reduziert. Da es bei der Bearbeitung von Hartmetall, im Gegensatz zu konventionellen Schnellarbeitsstählen, besonders auf die Oberflächenintegrität ankommt, wurde der Fertigungsprozess zur Herstellung von Hartmetallstempeln an diese besonderen Einsatzbedingungen angepasst. Eine Kooperation des Lehrstuhls für Technologie der Fertigungsverfahren des WZL mit der Your-Tool GmbH (Spezialist für hochpräzise Werkzeugbauanwendungen) und der Platit AG (Hersteller von Be-schichtungsanlagen) führte jetzt zu einer vielversprechenden Fertigung von Schneidstempeln aus Hartmetall für den prozesssicheren Einsatz. Ein besonderes Merkmal der Schneidstempel ist die erhöhte Kantenstabilität durch eine definierte Kantenpräparation mittels Bürstpolieren.

Auf die Technologie kommt es an

Die Versuchsstempel wurden von der Firma Your-Tool durch Drahtfunkenerosion im Wasserbad aus einer korrosionsbeständigen Hartmetallsorte gefertigt. Für die Drahtfunkenerosion fand eine von Your-Tool eigens entwickelte, hochpräzise Schneidtechnologie für die Hartmetallbearbeitung Einsatz. Gegenüber bereits verfügbaren Standardtechnologien sind mit dieser weiterentwickelten Technologie nun Oberflächen mit einer Randzone mit einer Dicke, kleiner als ein Mikrometer möglich. Die hohe Oberflächenqualität ist eine Voraussetzung für die Anwendung von Hartmetallstempeln. Das Potenzial für die Bildung von Mikrorissen beim Einsatz im Feinschneidprozess konnte somit nachweislich minimiert werden.

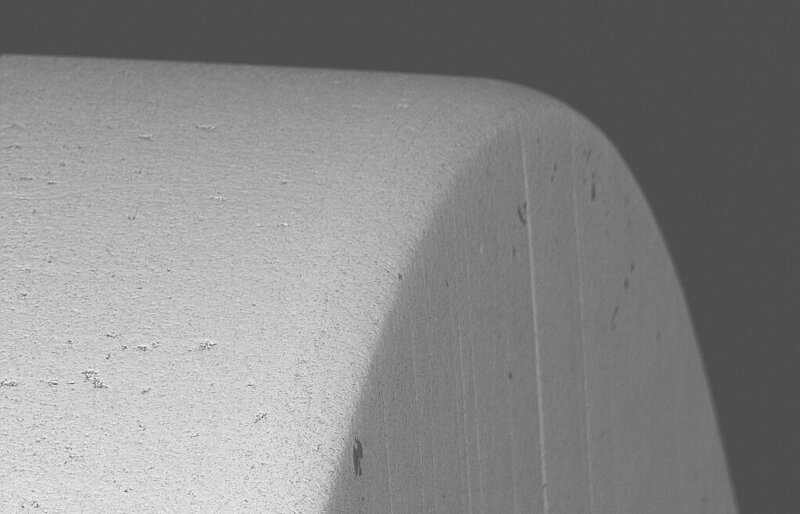

Die Schneidkante eines Schneidstempels entsteht am Übergang zwischen der erodierten Mantelfläche und der geschliffenen Stirnfläche. Um Ausbrüche der Schneidkante zu vermeiden und damit die Verschleißfestigkeit zu maximieren, ist eine hohe Kantenstabilität unabdingbar. Die scharfe Schneidkante wird daher üblicherweise durch eine Fase oder Verrundung nachbearbeitet. Am WZL wurden die Schneidkanten unter Verwendung einer Bürstpoliermaschine vom Typ BP Smart von der Firma René Gerber mit einer Verrundung versehen. Den Kern der Technologie zur Schneidkantenpräparation stellt die Tellerbürste Gerber Diaflex dar, eine Bürste bestehend aus Zellulosefasern mit in die Fasern eingebetteten Diamantkörnern. Die Schneidkante hat nach der Schneidkantenpräparation eine definierte Verrundung mit einem gleichmäßigen Radius von 20 Mikrometern, die für gute Beschichtbarkeit und Kantenstabilität sorgt.

Im letzten Fertigungsschritt wurden die Schneidstempel von der Firma Platit beschichtet. Die minimale verbleibende Randzone und die weiße Schicht wurden durch sorgfältiges Nassstrahlen in der Vorbereitung für die Beschichtung entfernt. Mit einer PVD-Hartschicht FeinAl wird die Verschleißfestigkeit weiter erhöht und die Reibung mit dem Blechwerk-stoff minimiert. Beim Feinschneiden von hochfestem Stahlblech zahlen sich die Härte und hohe Steifigkeit aus, die aus dem hohen Elastizitätsmodul des Hartmetalls resultieren. Anders als Stahlstempel federt Hartmetall im Feinschneidprozess weniger ein, sodass die Beschichtung nicht abplatzt (Eierschaleneffekt) und sich die Wirksamkeit voll entfalten kann.



Bewährungsprobe im Experiment: Kaum Verschleiß am Hartmetall-Stempel

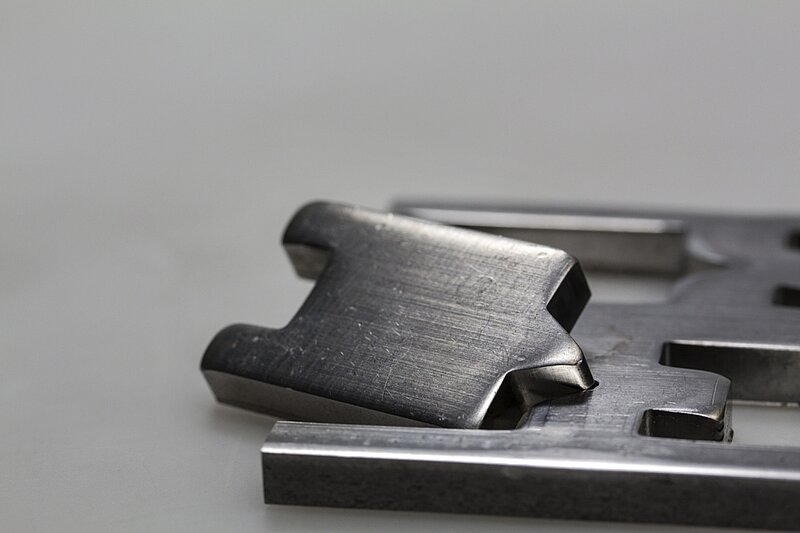

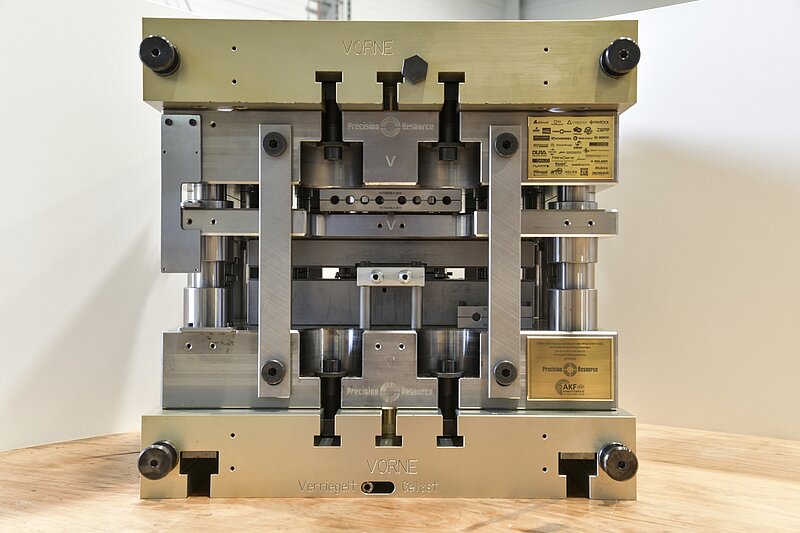

In einer Versuchsserie von 10.000 Hüben auf der Feinschneidpresse Feintool XFT 2500 speed wurde hochfestes Blech mit einer Dicke von sechs Millimetern prozesssicher feingeschnitten. Der Hartmetallstempel wies kaum Verschleißmerkmale auf, während ein konventioneller HSS-Stempel als Referenz schon fast am Ende seiner Standzeit war. Die Wirtschaftlichkeit des Feinschneidens konnte somit durch eine wesentliche Verschleißreduktion signifikant gesteigert werden. Das Projekt Feinschneiden von hochfestem Stahl mit Hartmetall hat die Effektivität der Kooperation von Firmen unterschiedlicher Disziplinen im Arbeitskreis Feinschneiden bewiesen. In gemeinsamer Zusammenarbeit wurde am WZL umfassendes Wissen zur Bearbeitung und Präparation von Hartmetallstempeln für das Feinschneiden generiert, welches die Anwender dazu befähigt, die Technologie in der industriellen Praxis einzusetzen. In weiterführenden Arbeiten des Arbeitskreises Feinschneiden werden die wissenschaftlichen Erkenntnisse dazu genutzt, um die Anwender zu befähigen, Hartmetall bei sich in der Produktion einzusetzen und die Produktionskosten langfristig zu senken.



Quelle | WZL der RWTH Aachen
