Echtes Werkzeugverständnis entspringt der Fertigungspraxis

Der Ansatz von Pin Power beim Löten beginnt nicht in der Vakuumkammer, sondern beim Werkzeug selbst: Wir analysieren die Schneidplattengeometrie, die Substratstruktur, die Wärmeausdehnungskoeffizienten (WAK), die Spannungsverteilung, das Benetzungsverhalten an der Grenzfläche und die tatsächlichen Schnittkräfte.

1. Präzise Parametersteuerung

-Minderung thermischer Spannungen: Beim Fügen unterschiedlicher Materialien (z. B. Diamant auf Wolframcarbid oder Stahl) können unterschiedliche Wärmeausdehnungskoeffizienten (WAK) während der Aufheiz- und Abkühlzyklen zu ungleichen Grenzflächenspannungen führen. Dies führt oft zu Mikrorissen oder Restspannungskonzentrationen. Die PP-Serie nutzt eine präzise Steuerung der Aufheiz- und Abkühlraten, um thermische Spannungen innerhalb der zulässigen Grenzen des Materials zu halten, wodurch Grenzflächenschäden wirksam gemindert und Rissbildung verhindert wird.

-Hochtemperatur-Präzision: Das Löten von CBN- oder CVD-Werkzeugen erfordert höhere Temperaturbereiche. Unser System bietet eine präzise Temperaturregelung mit einer Haltestabilität von ±1°C und stellt sicher, dass Materialien keine Delamination oder thermische Schädigung durch Überhitzung erleiden.

2. Vollständige Integrität der Grenzfläche: Volle Benetzung, lunker- und spaltfrei

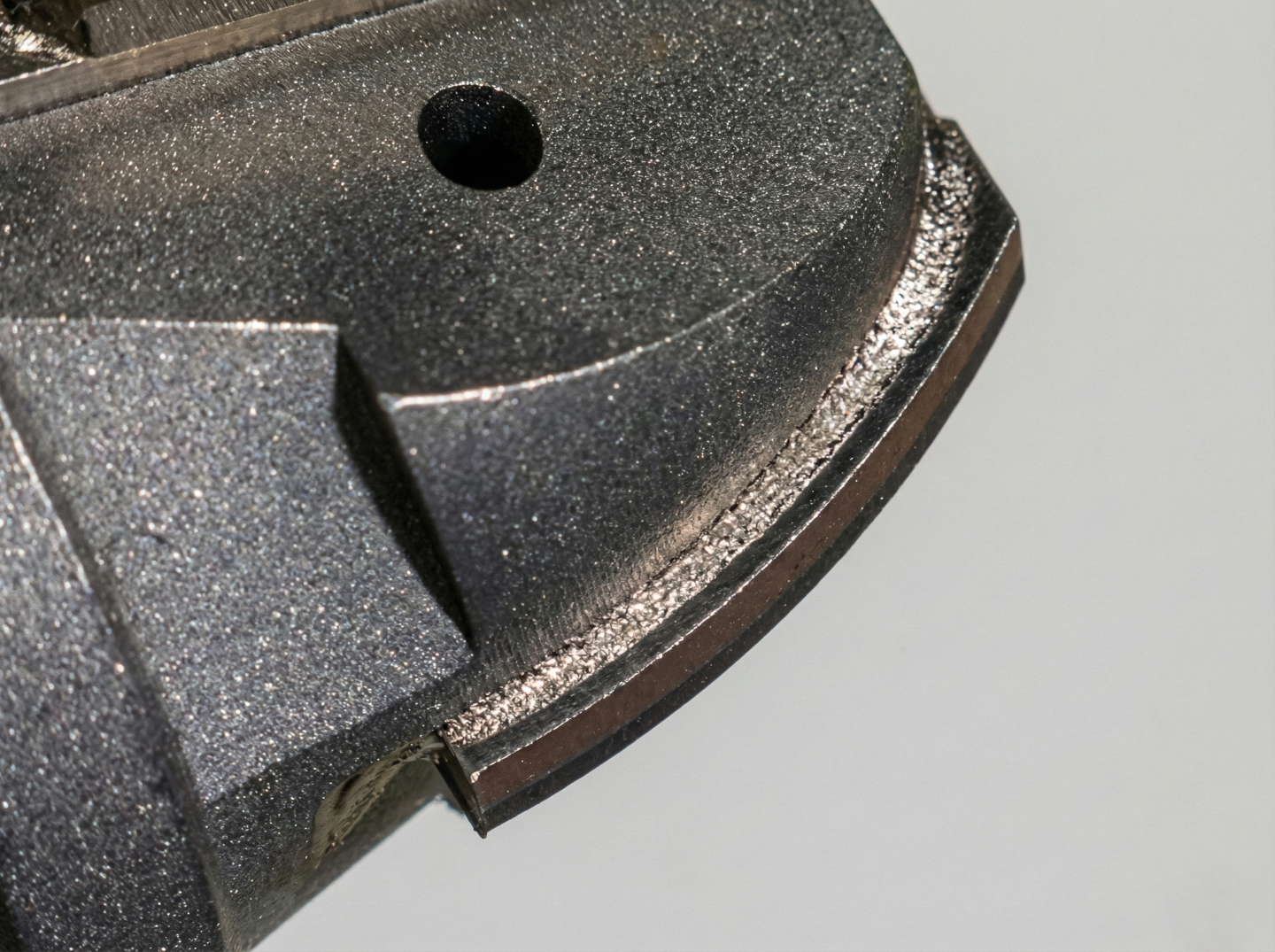

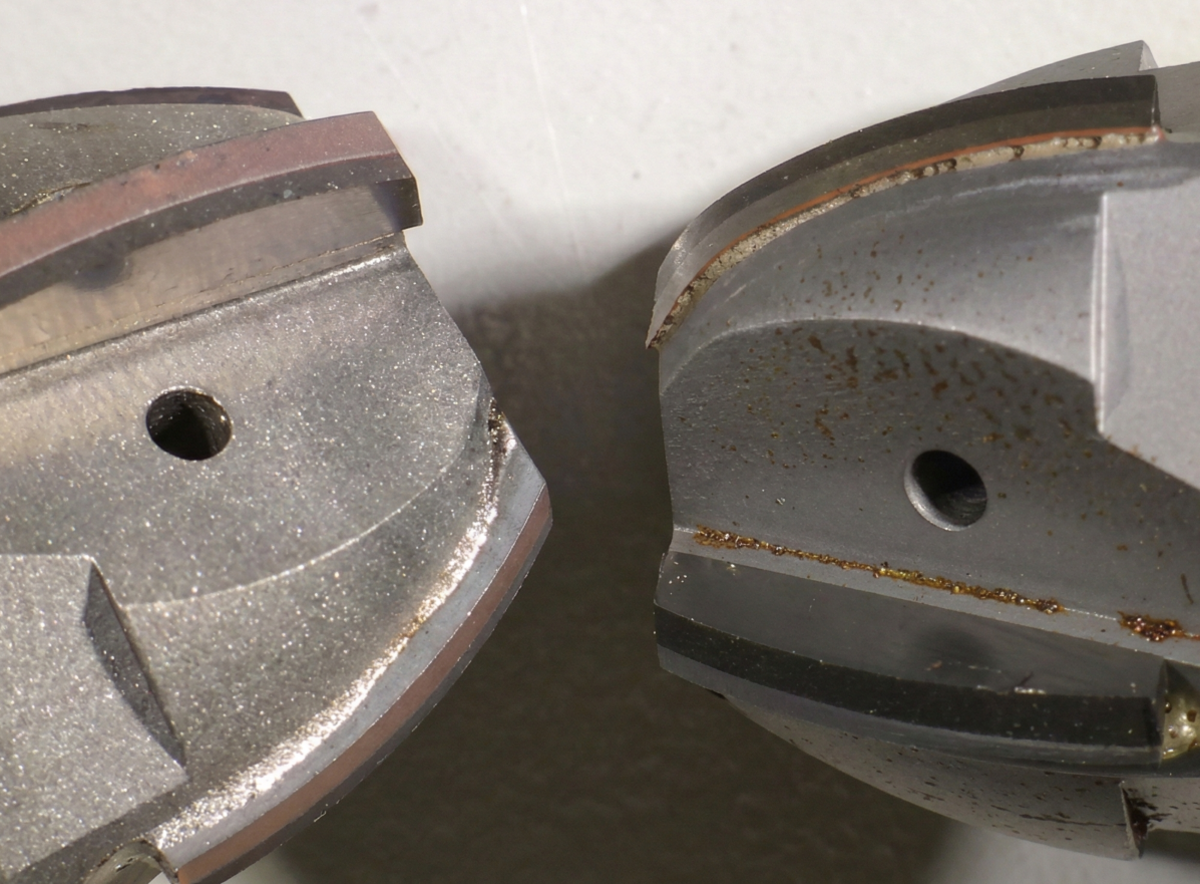

In der mikroskopischen Schliffbildanalyse zeigen die Lötverbindungen von Pin Power eine vollständige strukturelle Integrität:

-Keine Lunker (Voids)

-Keine Spalte (Gaps)

-Keine Bereiche mit unvollständiger Benetzung

Die aktiven Silberlote von Pin Power weisen eine hohe Benetzungsfähigkeit auf und bilden eine stabile und gleichmäßige Metallisierungsschicht an der Grenzfläche. Dies gewährleistet, dass das Werkzeug auch bei anhaltender Schneidbelastung eine hohe Lötstabilität und eine außergewöhnliche Scherfestigkeit (Widerstand gegen Ablösen) beibehält.

3. Unterdrückung der Graphitisierung: Erhalt der Diamantstruktur zur Verlängerung der Standzeit

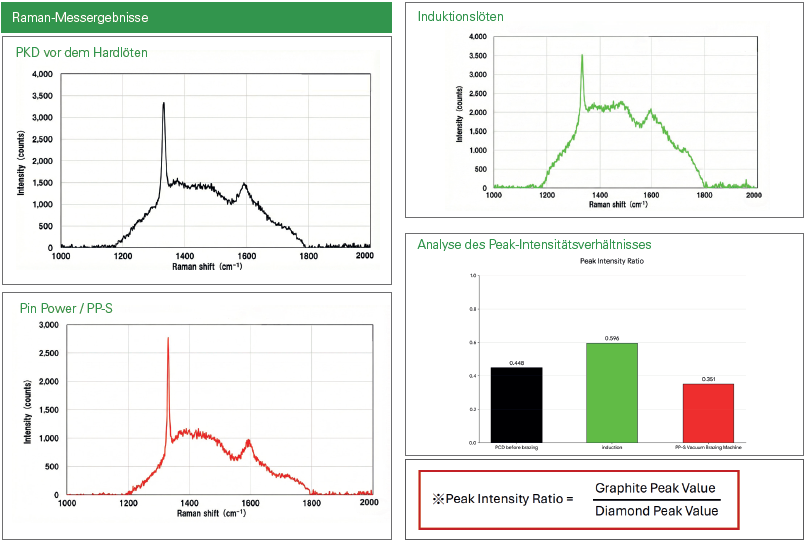

Raman-Spektroskopie-Analysen bestätigen, dass das Pin Power PP-S-System durch optimierte Parameter einen signifikant geringeren Grad an Graphitisierung nach dem Löten aufweist. Dies zeigt, dass die Oberflächenstruktur des Diamanten intakt und unbeschädigt bleibt.

Dies bietet direkte Vorteile:

-Verhinderung der Schneidkantengraphitisierung: Erhöht die Haltbarkeit und Schärfe der Schneide.

-Verlängerte Werkzeugstandzeit: Maximiert die Lebensdauer des Werkzeugs.

-Konstante Schneidleistung: Gewährleistet Stabilität im Betrieb.

-Ideal für anspruchsvolle Materialien: Besonders geeignet für die Bearbeitung von CFK, Titanlegierungen, SiC, Verbundwerkstoffen auf Kupferbasis und Aluminiumlegierungen.

In Bearbeitungsumgebungen, die durch hohen Abrieb, extreme Hitze und hohe Schnittlasten gekennzeichnet sind, ist eine makellose Diamantoberfläche der ultimative Garant für konstante Werkzeugstandzeiten. Diese Designphilosophie – zentriert auf Materialwissenschaft und Werkzeugverhalten – ermöglicht es der Pin Power-Serie, eine gleichbleibende Qualität über globale Produktionslinien hinweg zu replizieren und die Abhängigkeit von der subjektiven Erfahrung einzelner Bediener zu eliminieren.

4. Löten von Stahlwerkzeugen: Kontrolle der FeTi-Bildung

Beim Vakuum-Löten mit titanhaltigen Aktivloten können Eisen (Fe) aus dem Substrat und Titan (Ti) aus dem Lot reagieren und intermetallische FeTi-Verbindungen an der Grenzfläche bilden.

Während eine geringe Menge an FeTi die Grenzflächenbindung fördert, führt eine unkontrollierte, übermäßige Bildung zu einer spröden Phase (Brittle Layer), welche die Festigkeit der Verbindung schwächt und die Lebensdauer des Werkzeugs beeinträchtigt.

Pin Power löst dieses Problem durch eine sorgfältige Optimierung der Prozessparameter. Wir sorgen für eine stabile Grenzflächenstruktur, indem wir die Reaktion strikt kontrollieren. Dies garantiert, dass die Lötfestigkeit strengsten Normen entspricht und die Haltbarkeit unter realen Bearbeitungsbedingungen gewahrt bleibt – was besonders effektiv für Stahl- und Hartmetallwerkzeuge ist.

Lückenlose Produktionsrückverfolgbarkeit: Jeder Lötzyklus ein quantifizierbares und verifizierbares Prozessereignis

-MID-zertifiziertes Energiemanagementsystem: Ausgestattet mit einem MID-zertifizierten Strommessmodul zeichnet das System den tatsächlichen Energieverbrauch für jede Charge präzise auf. Dies liefert Unternehmen quantifizierbare Energiedaten für die interne Kostenanalyse und das ESG-Reporting.

-Fernzugriff und Datenprotokollierung: Das System ermöglicht effiziente Netzwerkdiagnosen und Fernwartung. Durch die gleichzeitige Verfolgung von Benutzerprotokollen und die Analyse von Prozessdaten werden Ausfallzeiten minimiert und die Gesamtanlageneffektivität (OEE) verbessert.

Energieeffizienz und Umweltverantwortung: Wir sehen dies als industrielle Verpflichtung

Löten ist ein Hochtemperaturprozess, bei dem jede Kilowattstunde bares Geld bedeutet. Das Energiemanagementsystem von Pin Power quantifiziert den Stromverbrauch jeder einzelnen Charge. Über ein MID-zertifiziertes Modul liefert es Daten, die direkt nutzbar sind für:

-Interne Kostenanalysen

-Werksweite Energieoptimierung

-ESG-Reporting und Lieferkettenkonformität

Unter gleichen Produktionsbedingungen verbessert die PP-Serie die Energieeffizienz und eliminiert im Vergleich zu herkömmlichen Lötverfahren 20–30% des unnötigen Energieverbrauchs. Dies ist mehr als nur Kostensenkung; es ist Ausdruck der operativen Verantwortung einer modernen Fabrik.

Löt-Expertise – Unterschiedliche Werkzeuge, spezifische Lote, die richtige Rezeptur

Die Lote der Pin Power PPBA-Serie sind in verschiedene Rezepturen unterteilt, die präzise auf Werkzeuganwendung, Material, Schneidengeometrie, Dicke und Substratreaktivität abgestimmt sind.

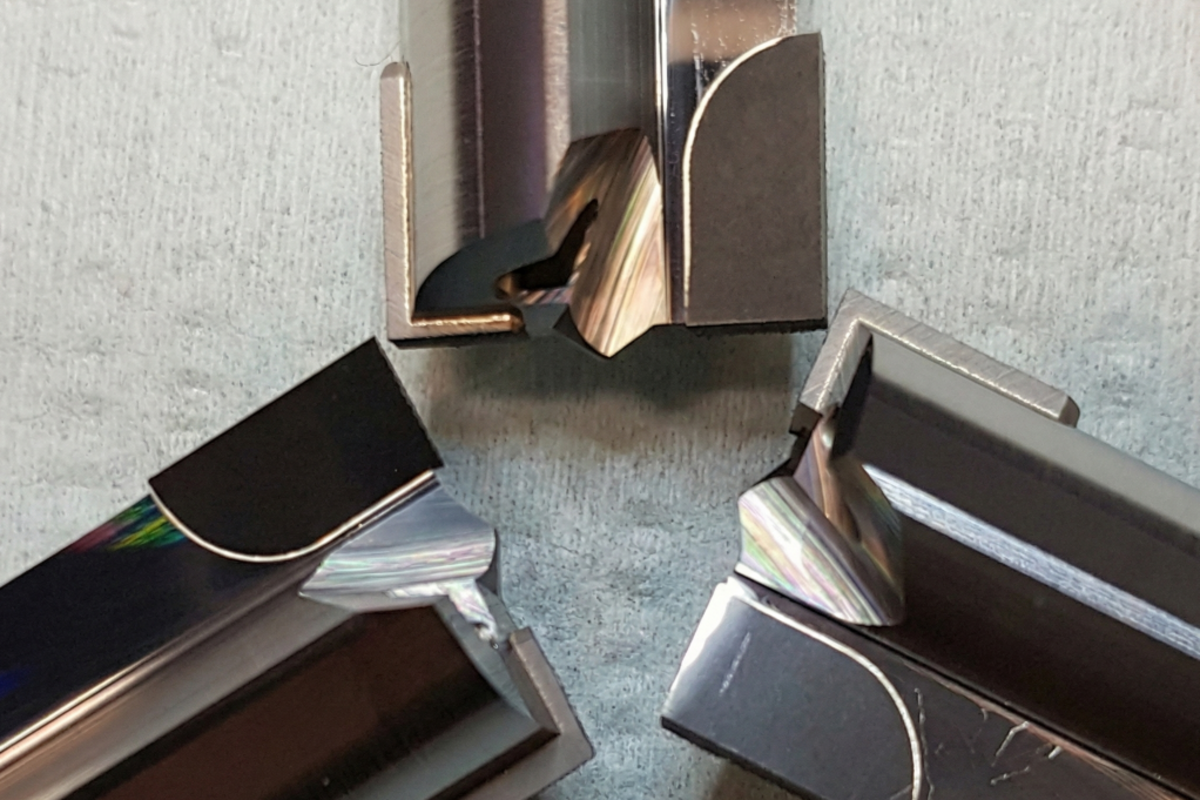

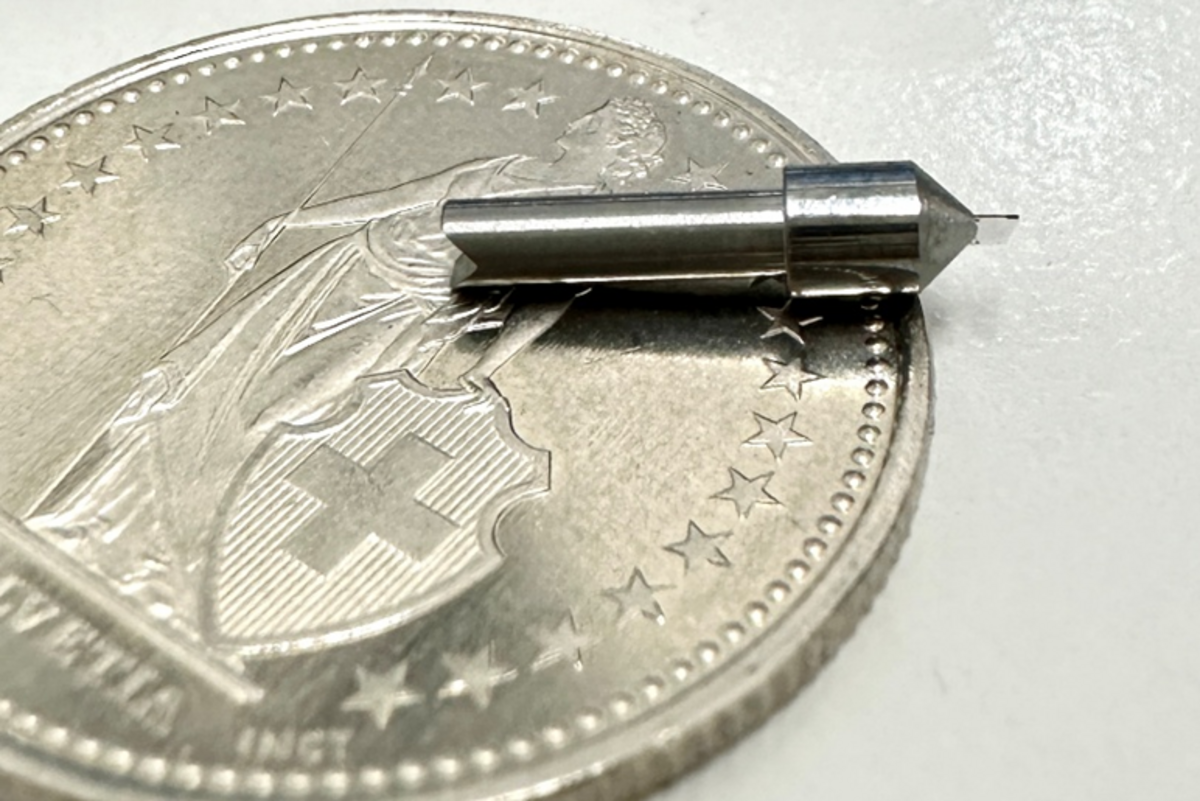

Realisierung von Hochpräzisions-Lötungen für Diamantwerkzeuge: Die Rezepturen der PPBA-Serie werden basierend auf den Anwendungseigenschaften angepasst. Dies umfasst Materialeigenschaften (Verbindung von Stahl- oder Hartmetallsubstraten mit PKD, CVD, CBN, PcBN, Keramik u. a.), Spitzengeometrie, Grenzflächenreaktivität und Positionieranforderungen:

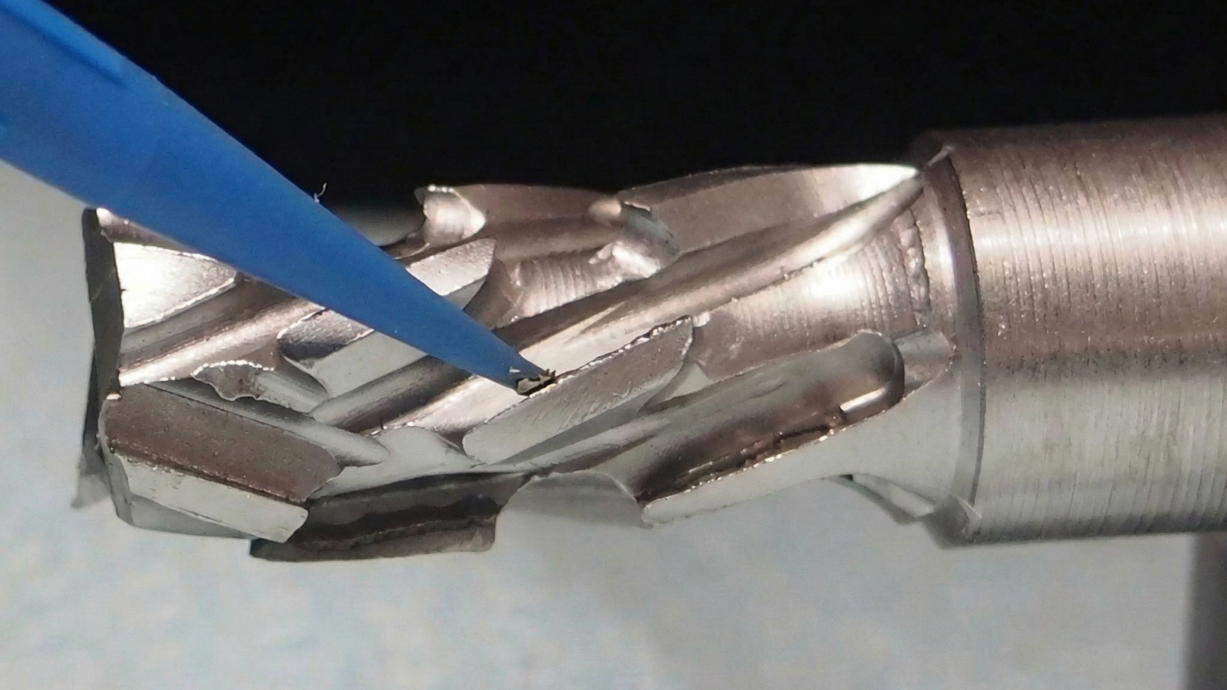

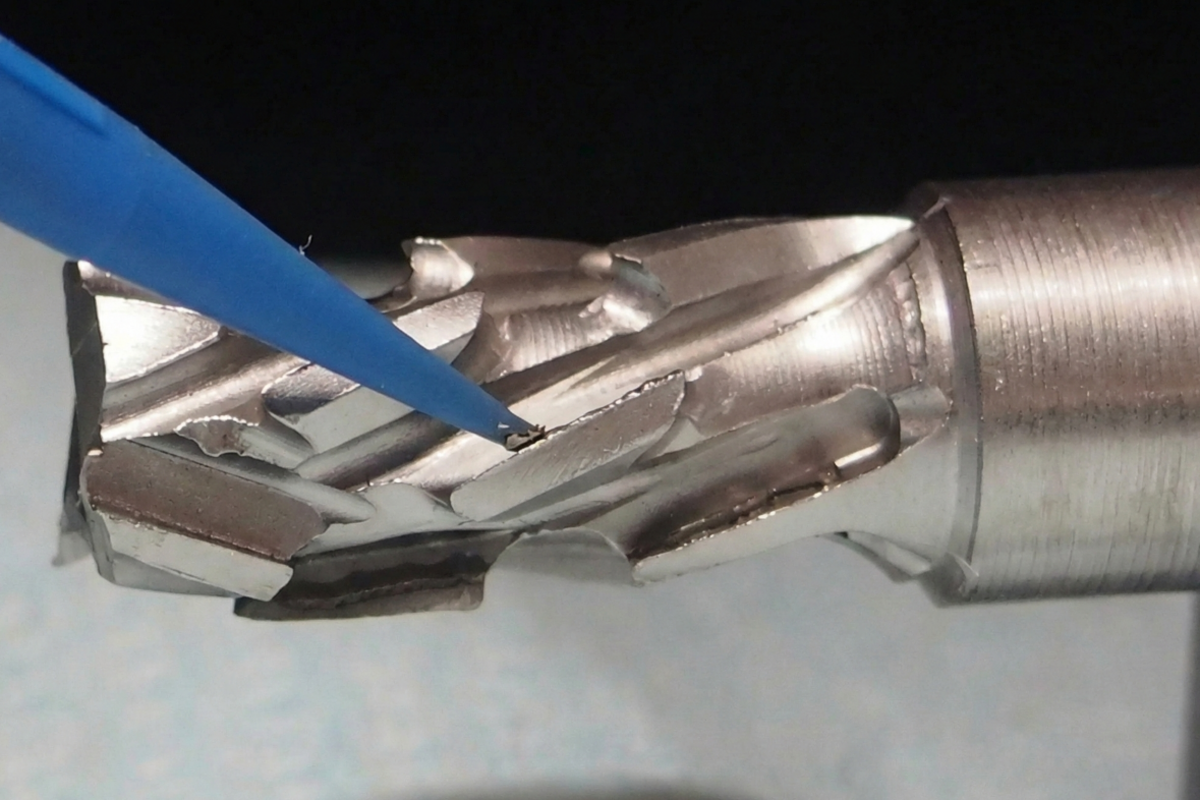

-Hochviskose Lote: Ideal für Reibahlen (Reamer) und Schaftfräser (End Mills). Sie stabilisieren die Positionierung und verhindern ein Verrutschen während des Prozesses.

-Hochfließfähige Lote: Ideal für PKD-Bohrer. Sie verbessern die Kapillarwirkung und sorgen für eine vollständige, spaltfreie Füllung der Grenzfläche.

-Spezialrezepturen: Individuell angepasste Reaktionstemperaturbereiche für CVD, Monokristall, PKD und CBN.

Pin Power bietet eine ganzheitliche Engineering-Lösung: Basierend auf Werkzeugstruktur und Bearbeitungsziel empfehlen wir das passende Lot in Kombination mit dem optimalen Vorrichtungsdesign, Temperaturprofil (Aufheiz-/Abkühlkurven) und der Grenzflächenstrategie.

Globale Zusammenarbeit – Vertrauen durch greifbare Ergebnisse

Pin Power arbeitet eng mit Werkzeugherstellern weltweit zusammen und unterhält dedizierte Demo-Zentren in Großbritannien, Deutschland, den USA und Japan.

Kunden müssen sich nicht auf Vermutungen verlassen, sondern können vor Ort persönlich:

-Grenzflächen und Lötschichten begutachten

-Temperaturkurven vergleichen

-Unterschiedliche Werkzeuge und Lote testen

-Die Chargen-Konsistenz validieren

Der wahre Wert von Pin Power liegt nicht nur in der Bereitstellung einer Vakuum-Lötanlage, sondern in der Unterstützung der Werkzeughersteller beim Aufbau eines Löt-Engineering-Systems. Dieses System ist serienvalidiert, garantiert die Integrität des Diamanten und gewährleistet eine lückenlose Datenrückverfolgbarkeit.

Von der Kontrolle der Graphitisierung über die Erhaltung der Grenzflächenintegrität bis hin zur präzisen Steuerung von Aufheizraten und Materialreaktionen: Jedes Detail, auf das wir Wert legen, stammt aus umfangreichen Feldtests und der wiederholten Verifizierung realer Werkzeugstandzeitkurven.

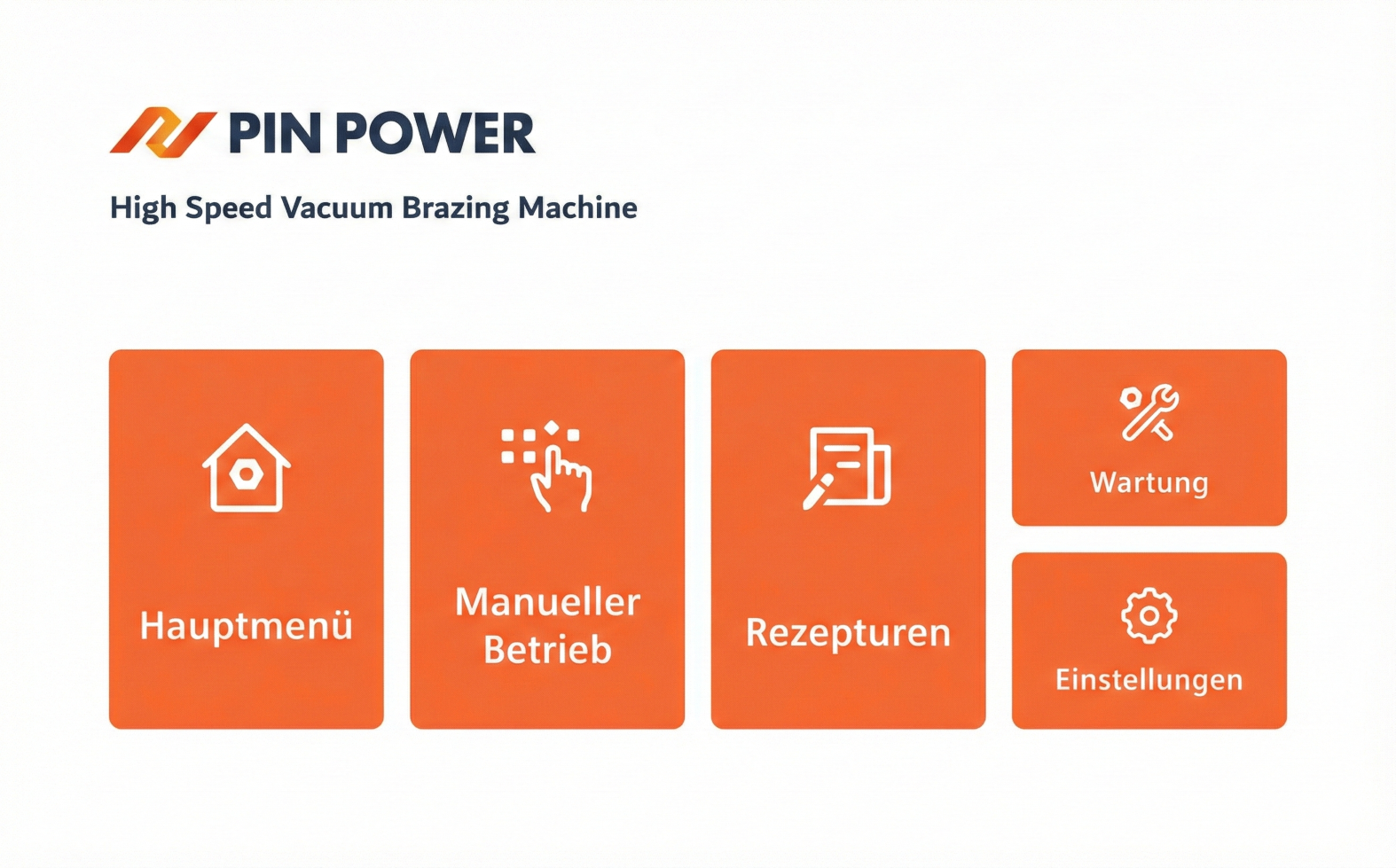

Durch intuitive Bedienung, stabile Prozesskontrolle sowie umfassendes Energie- und Datenmanagement ermöglicht die PP-Serie, Löt-Know-how durch Parametrisierung und Automatisierung zu bewahren und zu replizieren. So bleibt die beste handwerkliche Qualität über verschiedene Chargen hinweg konstant.

In Kombination mit Spezialloten, Vorrichtungsdesign und werkstofftechnischem Know-how unterstützen wir unsere Kunden dabei, im Bereich der Diamantwerkzeuge längere Standzeiten, geringere Risiken und eine besser planbare Produktion zu erreichen.

Letztendlich sind wir überzeugt: Wahre Wettbewerbsfähigkeit entsteht nicht durch Marketing, sondern durch die Standzeit, Stabilität und Konsistenz der Werkzeuge in der Serienfertigung.

Pin Power setzt weiterhin auf einen ingenieurtechnisch fundierten und evidenzbasierten Ansatz, um gemeinsam mit Werkzeugherstellern weltweit die nächste Generation von Standards für das Diamantwerkzeuglöten zu definieren.

Quelle | Pin Power
